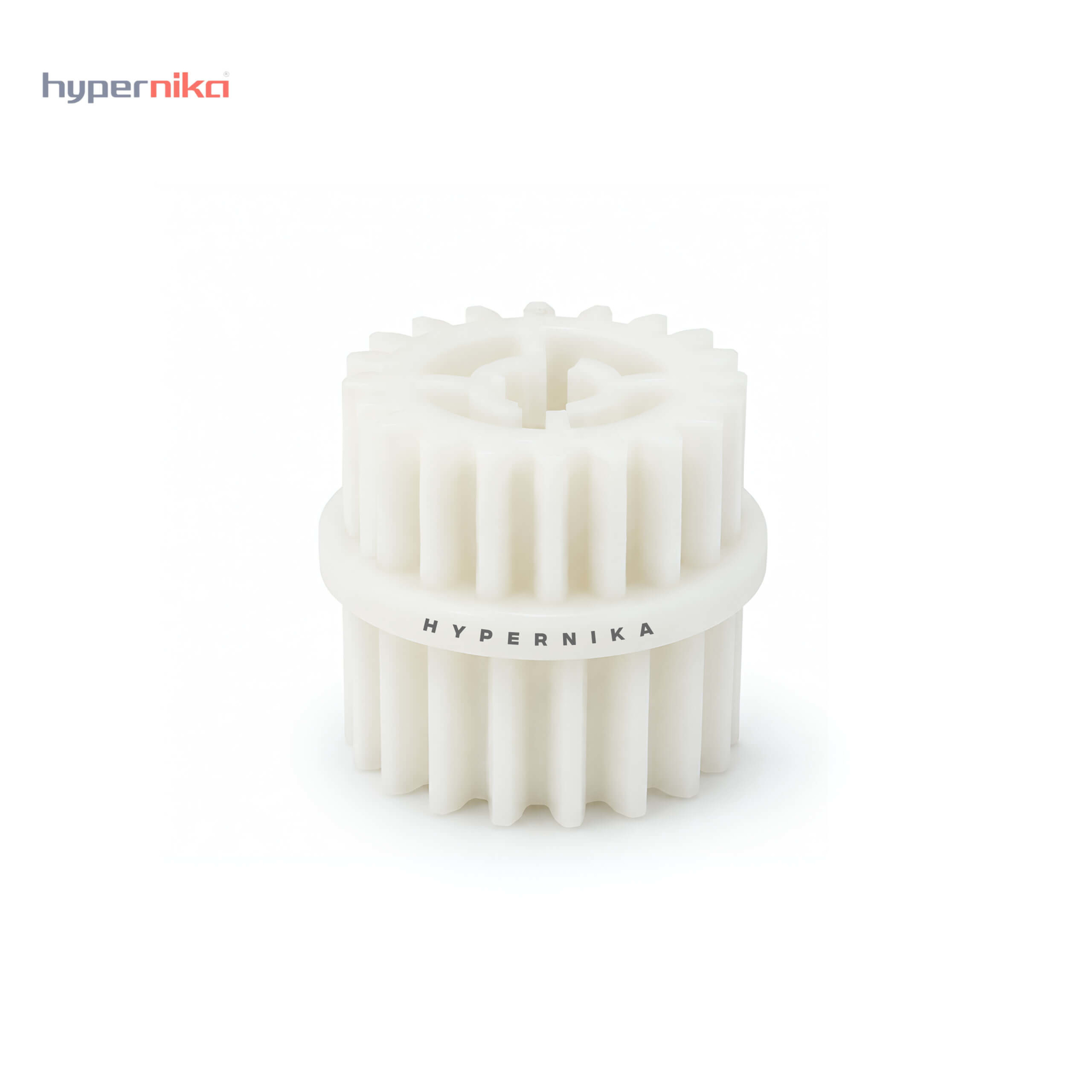

چرخدنده دوقلو PS شارپ با پارت‌نامبر NGERH1622FCZZ یک قطعه اورجینال (OEM) از شرکت Sharp است که در واحد PS unit 2 دستگاه‌های کپی سری MX-M تعبیه می‌شود. این قطعه در کاتالوگ رسمی قطعات شارپ با عنوان «Joint Gear 7» ثبت شده و نقش آن انتقال نیروی محرکه بین دو محور مجاور در بخش انتقال کاغذ (Paper feed transport section) است. تعمیرکاران حرفه‌ای و نمایندگی‌های مجاز شارپ هنگام خرابی یا سایش این چرخدنده، آن را با همین پارت‌نامبر سفارش می‌دهند.
معرفی واحد PS و جایگاه این قطعه
واحد PS (Pre-feed Separation unit) در دستگاه‌های کپی دیجیتال شارپ مسئول تنظیم زمان‌بندی دقیق ورود کاغذ به مسیر چاپ است. این واحد از چند چرخدنده همکار تشکیل شده که هر یک نیرو را به بخش بعدی مسیر کاغذکشی منتقل می‌کند. چرخدنده دوقلو NGERH1622FCZZ — که در موقعیت Ref. 40 از PS unit 2 و موقعیت Ref. 28 از بخش انتقال کاغذ قرار دارد — نقش رابط دوگانه دارد؛ یعنی به‌طور همزمان نیرو را از یک منبع دریافت کرده و به دو محور مجاور تحویل می‌دهد. این ساختار «دوقلو» (Joint) باعث می‌شود هماهنگی بین غلتک‌های مسیر کاغذ با دقت بالا حفظ شود.
نشانه‌های خرابی و زمان مناسب تعویض
سایش یا شکستگی این چرخدنده معمولاً با علائم زیر خود را نشان می‌دهد: گیر کردن مکرر کاغذ در ناحیه واحد PS، خطای گیر کاغذ (Paper Jam / Misfeed) بدونوجود کاغذ در مسیر، صدای غیرعادی در هنگام چرخش غلتک‌های تغذیه، یا تغذیه نامنظم کاغذ از کاست. در برخی موارد دستگاه کد خطای مرتبط با ناحیه فید را نمایش می‌دهد. تشخیص دقیق نیازمند بررسی فیزیکی واحد PS توسط تعمیرکار مجرب است.
سازگاری با مدل‌های دستگاه کپی شارپ
پیش از سفارش، مدل دقیق دستگاه خود را با جدول زیر تطبیق دهید. استفاده از قطعه در مدلی که در این فهرست نیست توصیه نمی‌شود، حتی اگر ظاهر قطعه مشابه باشد.
| سری دستگاه | مدل‌های سازگار |
|---|
| MX-M282 / M283 | MX-M282N، MX-M283N |
| MX-M362 / M363 | MX-M362N، MX-M363F، MX-M363N، MX-M363U |
| MX-M452 | MX-M452N, MX-M452U |
| MX-M502 / M503 | MX-M502N، MX-M503F، MX-M503N، MX-M503U |
مشخصات فنی قطعه
| مشخصه | مقدار |
|---|
| پارت‌نامبر | NGERH1622FCZZ |
| نام فنی در کاتالوگ | Joint Gear 7 — PS unit 2 |
| نام جایگزین بین‌المللی | Registration Drive Gear |
| موقعیت در کاتالوگ قطعات | Ref. 40 (PS unit 2) / Ref. 28 (Paper feed transportsection) |
| نوع قطعه | اورجینال OEM — ساخت Sharp |
| وزن تقریبی | حدود ۹۰ گرم |
| واحد فروش | تکی (Each) |
این قطعه برای چه کسانی مناسب است؟
چرخدنده NGERH1622FCZZ برای تعمیرگاه‌های تخصصی دستگاه‌های کپی، نمایندگی‌های مجاز شارپ و تکنسین‌های باتجربه‌ای مناسب است که دستگاه کپی سری MX-M را سرویس می‌دهند و به قطعه اورجینال با شماره فنی مشخص نیاز دارند. اگر دستگاه شما خارج از فهرست مدل‌های سازگار است، یا اگر علت دقیق خرابی هنوز تشخیص داده نشده، پیش از سفارش با یک تعمیرکار مجرب مشورت کنید.
پرسش‌های متداول
آیا این چرخدنده با MX-M502N سازگار است؟
بله. MX-M502N یکی از مدل‌های اصلی سازگار با NGERH1622FCZZ است و این قطعه در کاتالوگ رسمی قطعات همین مدل فهرست شده است.
آیا پس از نصب نیاز به کالیبراسیون یا تنظیم خاصی است؟
خیر. این قطعه اورجینال OEM است و پس از نصب صحیح در جایگاه تعریف‌شده، نیازی به تنظیم یا کالیبراسیون اضافه ندارد. با این حال، نصب باید توسط تعمیرکار آشنا به ساختار واحد PS انجام شود تا از آسیب به قطعات مجاور جلوگیری گردد.
تفاوت قطعه اورجینال با قطعه جایگزین (Compatible) در این چرخدنده چیست؟
قطعه اورجینال Sharp از نظر جنس، سختی دندانه‌ها و تلرانس ابعادی دقیقاً با استانداردهای کارخانه‌ای تولید شده است. قطعات جایگزین ممکن است در کوتاه‌مدت عملکرد مشابهی داشته باشند، اما سایش زودتر از موعد یا لقی در محور می‌تواند دوباره موجب خرابی مسیر کاغذکشی شود. برای دستگاه‌هایی که زیر بار کاری سنگین هستند، استفاده از قطعه OEM توصیه می‌شود.
