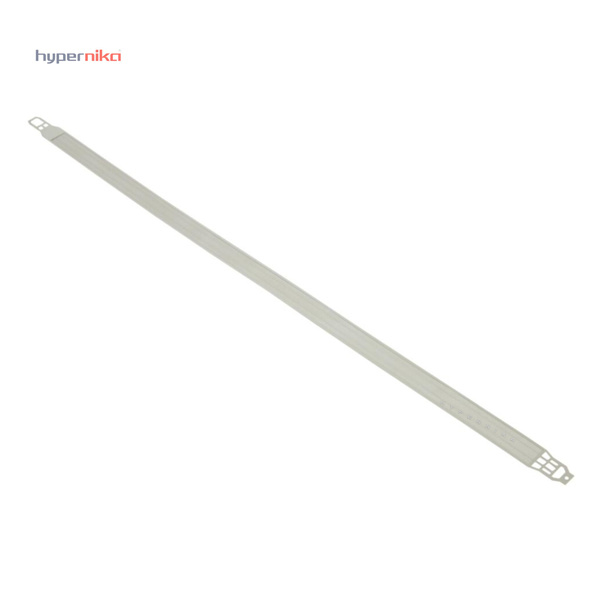

توری شارژر شارپ MX-M565 مدل LPLTM7864FCZ1
توری شارژر (گرید شارژر) شارپ MX-M565 با کد LPLTM7864FCZ1 قطعه اورجینال فابریک شارپ است که در یونیت شارژر اصلی دستگاههای سری MX-M565N نصب میشود. این گرید فلزی مشبک وظیفه توزیع یکنواخت ولتاژ شارژ منفی یا مثبت را روی سطح درام OPC بر عهده دارد.
مشخصات فنی توری شارژر شارپ MX-M565
گرید شارژر LPLTM7864FCZ1 از آلیاژ فلزی مقاوم به خوردگی و حرارت ساخته شده است. طراحی مشبک آن اجازه میدهد ولتاژ شارژ به صورت کنترلشده و یکنواخت اعمال شود و از تمرکز بیش از حد شارژ در نقاط خاص جلوگیری کند. این قطعه مستقیماً بر کیفیت شارژ اولیه درام و در نتیجه تراکم و یکنواختی چاپ تأثیرگذار است.
| مشخصه | مقدار / توضیح |
|---|
| کد قطعه | LPLTM7864FCZ1 (معادل LPLTM8756FCZZ) |
| نوع قطعه | Charge Corona Grid (توری / گرید شارژر) |
| سازگار با مدلها | Sharp MX-M565N, MX-M465N, MX-M365N, MX-M503N, MX-M453N, MX-M364N و سریهای مشابه |
| جنس | آلیاژ فلزی مقاوم به خوردگی و حرارت |
عملکرد فنی گرید شارژر در فرآیند الکتروفتوگرافی
در دستگاههای شارپ سری MX-M565، یونیت شارژر اصلی (Main Charger) شامل سیم شارژر (Charge Wire) و توری گرید (Charge Corona Grid) است. توری شارژر LPLTM7864FCZ1 ولتاژ اعمالشده به سیم را کنترل کرده و میدان الکتریکی یکنواخت ایجاد میکند. این امر باعث شارژ یکنواخت سطح درام OPC شده و پایهای برای جذب دقیق تونر در مرحله توسعه فراهم میآورد.
فرسودگی توری شارژر منجر به شارژ ناهموار، خطوط عمودی، نقاط سیاه، چاپ کمرنگ یا بیش از حد تیره و خطاهای مرتبط با شارژر (مانند CHG یا Sub Codeهای مربوط به ولتاژ) میشود. تعویض دورهای این قطعه کیفیت چاپ را در حجمهای کاری بالا (تا ۵۶ ppm در MX-M565) حفظ میکند.
مزایای استفاده از قطعه اورجینال LPLTM7864FCZ1
قطعه اورجینال شارپ دارای ابعاد دقیق، مشبک یکنواخت و مقاومت مناسب در برابر اکسیداسیون است. این ویژگیها از افت ولتاژ و ناهمواری میدان الکتریکی جلوگیری کرده و عمر مفید یونیت شارژر را افزایش میدهد.
جدول مقایسه مشخصات فنی با قطعات مشابه
| مدل گرید | کد قطعه | کاربرد اصلی | ویژگی کلیدی |
|---|
| توری شارژر MX-M565 | LPLTM7864FCZ1 | سری MX-M565/M465/M365 | مشبک دقیق برای سرعت بالا |
| گرید شارژر MX-M503 | LPLTM7864FCZ1 | MX-M503/M453 | سازگار گسترده |
| توری شارژر مدلهای قدیمیتر | LPLTM8756FCZZ و مشابه | MX-M283/M363 | نسخههای معادل |
راهنمای نصب و نگهداری توری شارژر شارپ MX-M565
تعویض توری شارژر LPLTM7864FCZ1 باید در حالت خاموش دستگاه و توسط تکنسین انجام شود. یونیت شارژر را خارج کنید، گرید فرسوده را با دقت جدا کرده و گرید جدید را نصب نمایید. پس از نصب، تمیزکاری سیم شارژر و تنظیم ولتاژ شارژ (در SIM Mode) ضروری است.
نشانههای تعویض شامل چاپ با خطوط عمودی، background خاکستری، شارژ ناکافی درام و خطاهای CHG است. نگهداری شامل تمیزکاری دورهای با الکل ایزوپروپیل و بررسی سایش گرید است.
جدول علائم خرابی و راهحل
| علائم | علت احتمالی | راهحل پیشنهادی |
|---|
| خطوط عمودی سیاه یا سفید | فرسودگی توری شارژر | تعویض LPLTM7864FCZ1 |
| چاپ کمرنگ یا ناهموار | شارژ ناکافی درام | بررسی و تعویض گرید |
| خطای شارژر (CHG) | مشکل گرید یا سیم | تعویض و کالیبراسیون |
سازگاری و کاربردهای توری شارژر LPLTM7864FCZ1
این گرید شارژر علاوه بر MX-M565N در مدلهای MX-M465N، MX-M365N، MX-M564N، MX-M503N، MX-M453N و سریهای MX-M36x/M46x/M56x سازگار است. بخشی از سیستم شارژ Corona Discharge شارپ محسوب میشود که برای دستگاههای پرسرعت طراحی شده است.
در محیطهای اداری با حجم چاپ بالا، تعویض منظم توری شارژر (همزمان با سرویس شارژر هر ۱۰۰,۰۰۰ تا ۳۰۰,۰۰۰ صفحه) از افت کیفیت و هزینههای تعمیرات بعدی جلوگیری میکند. این قطعه با سایر اجزای اورجینال مانند درام MX-560DR و تونر MX-560NT بهترین عملکرد را ارائه میدهد.
از نظر فنی، مشبک گرید باید بدون خمیدگی یا گرفتگی باشد تا میدان الکتریکی یکنواخت حفظ شود. تعمیرکاران توصیه میکنند هنگام سرویس کامل یونیت شارژر، سیم شارژر و توری را همزمان بررسی و در صورت لزوم تعویض کنند.
نکات مهم برای تکنسینها و کاربران
- همیشه از قطعه اورجینال Sharp استفاده کنید تا عملکرد و گارانتی حفظ شود.
- پس از نصب، ولتاژ شارژ را در حالت SIM تنظیم و تست کنید.
- گرید را در محیط خشک و بدون تماس با دست نگهداری کنید.
- عمر تقریبی وابسته به حجم چاپ و شرایط محیطی است.
