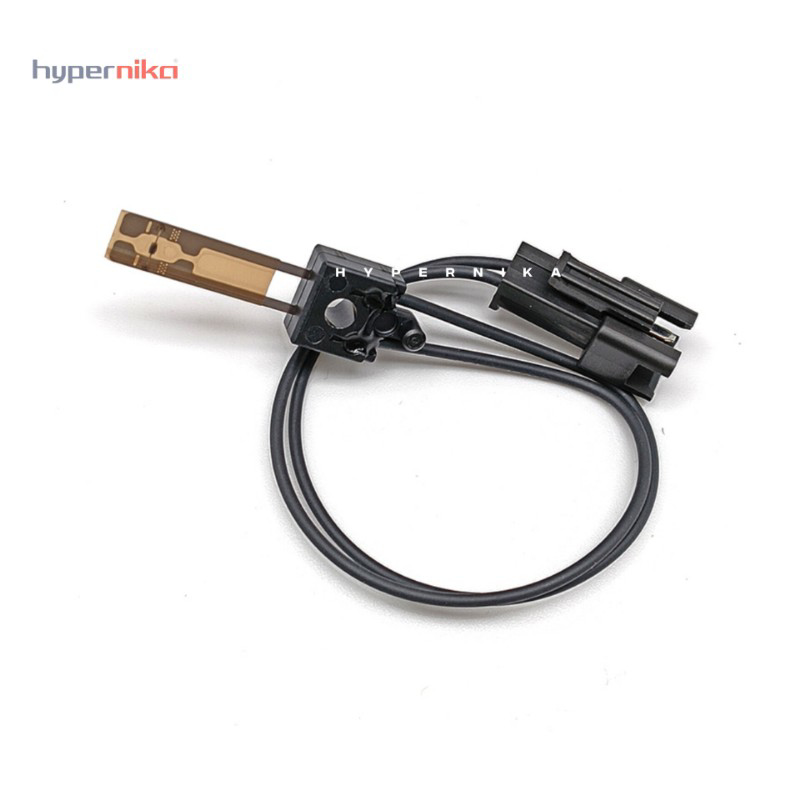

ترمیستور پایینی (پرس) فیوزینگ شارپ RDTCT0224FCZZ

ترمیستور پایینی (پرس) فیوزینگ شارپ با کد فنی RDTCT0224FCZZ یک قطعه الکترونیکی حساس است که در واحد فیوزینگ دستگاه‌های کپی سری MX-M365، MX-M465 و MX-M565 نصب می‌شود. این ترمیستور با نام فنی Lower HR Thermistor (TH_LM) در کاتالوگ رسمی قطعات شارپ شناخته می‌شود و وظیفه آن پایش لحظه‌ای دمای پرس‌رولر (Pressure Roller) در پایین واحد فیوزینگ است. تعمیرکاران و مدیران تأسیسات اداری که با ارورهای حرارتی فیوزینگ روی این سری از دستگاه‌های شارپ مواجه می‌شوند، این قطعه را به‌عنوان اولین گزینه تشخیص و جایگزینی می‌شناسند.

نقش ترمیستور پایینی در واحد فیوزینگ

واحد فیوزینگ در دستگاه‌های لیزری دو رولر اصلی دارد: هیت‌رولر (Heat Roller) در بالا که لامپ گرمایشی را در خود جای می‌دهد، و پرس‌رولر (Pressure Roller) در پایین که کاغذ را از زیر نگه می‌دارد و فشار لازم برای نشست تونر را تأمین می‌کند. پرس‌رولر پایینی با همکاری رولر بالایی، فشار لازم را روی رسانه چاپ وارد می‌کند تا تونر ذوب‌شده به‌درستی روی کاغذ تثبیت شود. ترمیستور پایینی (RDTCT0224FCZZ) دمای همین پرس‌رولر را می‌خواند و داده آن را به برد کنترل دستگاه ارسال می‌کند؛ برد بر اساس این داده توان گرمایش را تنظیم می‌کند. اگر این ترمیستور معیوب شود، کنترلر دمای اشتباهی دریافت می‌کند و بلافاصله واحد فیوزینگ را برای جلوگیری از آسیب متوقف می‌کند.

نشانه‌های خرابی و زمان تعویض

تشخیص زودهنگام خرابی این قطعه از توقف‌های طولانی دستگاه جلوگیری می‌کند. رایج‌ترین علائمی که تکنسین‌های سرویس شارپ با آن‌ها مواجه می‌شوند عبارت‌اند از:

• نمایش کدهای خطای حرارتی در پنل دستگاه — در سری MX-M565 این کدها معمولاً با پیشوند H (مانند H2، H3، H4) ظاهر می‌شوند و نشان‌دهنده خطای دمای فیوزینگ هستند.
• ذوب ناقص تونر روی کاغذ که به‌صورت خطوط کمرنگ یا پودر شدن تونر با کوچک‌ترین سایشی نمود پیدا می‌کند.
• چین‌خوردگی یا پیچش کاغذ در هنگام خروج از واحد فیوزینگ که ناشی از توزیع نامتوازن حرارت بین دو رولر است.
• ری‌ست مکرر دستگاه پس از گرم شدن اولیه، که برد کنترل برای محافظت از اجزای گرمایشی این کار را انجام می‌دهد.

پیش از تعویض، تکنسین باید با مولتی‌متر مقاومت ترمیستور را در دمای محیط اندازه‌گیری کند؛ انحراف قابل توجه از مقدار مرجع ذکرشده در سرویس‌منوال شارپ، خرابی قطعه را تأیید می‌کند.

تمایز با ترمیستور بالایی و اهمیت انتخاب صحیح

در واحد فیوزینگ این سری از دستگاه‌های شارپ، دو ترمیستور جداگانه وجود دارد. ترمیستور بالایی با کد RDTCT0223FCZZ دمای هیت‌رولر را پایش می‌کند، در حالی که RDTCT0224FCZZ مختص پرس‌رولر پایینی است. این دو قطعه از نظر ظاهری بسیار مشابه‌اند و اشتباه گرفتن آن‌ها در هنگام خرید رایج است؛ اما از نظر الکتریکی و موقعیت نصب کاملاً متمایزند و قابل تعویض با یکدیگر نیستند. هنگام سفارش، حتماً کد فنی کامل را مبنا قرار دهید و از اکتفا به نام عمومی «ترمیستور فیوزینگ شارپ» بپرهیزید.

مدل‌های سازگار

این قطعه در کاتالوگ رسمی شارپ برای طیفی از مدل‌های هم‌پلتفرم فهرست شده است. جدول زیر مدل‌های تأییدشده را نشان می‌دهد:

مشخصات فنی قطعه

راهنمای نصب و نکات تخصصی

تعویض ترمیستور پایینی فیوزینگ نیازمند خارج کردن کامل واحد فیوزینگ از دستگاه است. پیش از هر اقدامی، دستگاه باید کاملاً خاموش شده و حداقل ۳۰ دقیقه زمان سرد شدن به آن داده شود؛ دمای رولرهای فیوزینگ پس از کار می‌تواند به سطوح خطرناکی برسد. در هنگام جدا کردن کانکتور ترمیستور، از کشیدن سیم پرهیز کنید و فشار را روی بدنه کانکتور وارد کنید. پس از نصب قطعه جدید، پیش از راه‌اندازی مجدد دستگاه، اتصال کانکتور را از نظر محکم بودن بررسی کنید تا از بروز مجدد ارور حرارتی جلوگیری شود.

این قطعه برای چه کسانی مناسب است؟

این قطعه برای تکنسین‌های سرویس و تعمیر دستگاه‌های کپی که با مدل‌های سری MX-M365، MX-M465 و MX-M565 شارپ کار می‌کنند ایده‌آل است. همچنین مدیران تأسیسات اداری که نگهداری دستگاه‌های کپی را به‌صورت داخلی انجام می‌دهند و به قطعه یدکی اصلی با کد تأییدشده نیاز دارند، می‌توانند از این محصول استفاده کنند. خرید این قطعه برای کسانی که مدل دستگاه خود را به‌درستی شناسایی نکرده‌اند یا تجربه سرویس واحد فیوزینگ ندارند توصیه نمی‌شود، چرا که نصب نادرست می‌تواند به سایر اجزای گران‌قیمت فیوزینگ آسیب بزند.

پرسش‌های متداول

تفاوت ترمیستور بالایی و پایینی فیوزینگ شارپ چیست؟

ترمیستور بالایی (RDTCT0223FCZZ) دمای هیت‌رولر را که منبع اصلی گرما است پایش می‌کند، در حالی که ترمیستور پایینی (RDTCT0224FCZZ) دمای پرس‌رولر را کنترل می‌کند. هر کدام در موقعیت متفاوتی داخل واحد فیوزینگ قرار دارند و سیگنال‌های مجزایی به برد کنترل ارسال می‌کنند. جایگزین کردن یکی به‌جای دیگری منجر به ارور حرارتی مجدد خواهد شد.

آیا می‌توان بدون تعویض کل فیوزینگ فقط ترمیستور را عوض کرد؟

بله. در صورتی که سایر اجزای فیوزینگ مانند هیت‌رولر، پرس‌رولر و ترموستات سالم باشند، تعویض مجزای ترمیستور پایینی کاملاً امکان‌پذیر و مقرون‌به‌صرفه است. این قطعه به‌صورت تکی عرضه می‌شود و نیازی به خرید کیت کامل فیوزینگ نیست.

پس از تعویض ترمیستور، آیا نیاز به تنظیم یا کالیبراسیون دستگاه هست؟

در اغلب موارد پس از تعویض صحیح ترمیستور و راه‌اندازی مجدد دستگاه، سیستم کنترل دما به‌طور خودکار مقادیر را تنظیم می‌کند و نیازی به کالیبراسیون دستی نیست. با این حال توصیه می‌شود تکنسین پس از نصب، یک چرخه گرم‌شدن کامل دستگاه را زیر نظر داشته باشد و از عدم بازگشت کدهای خطای حرارتی اطمینان حاصل کند.
