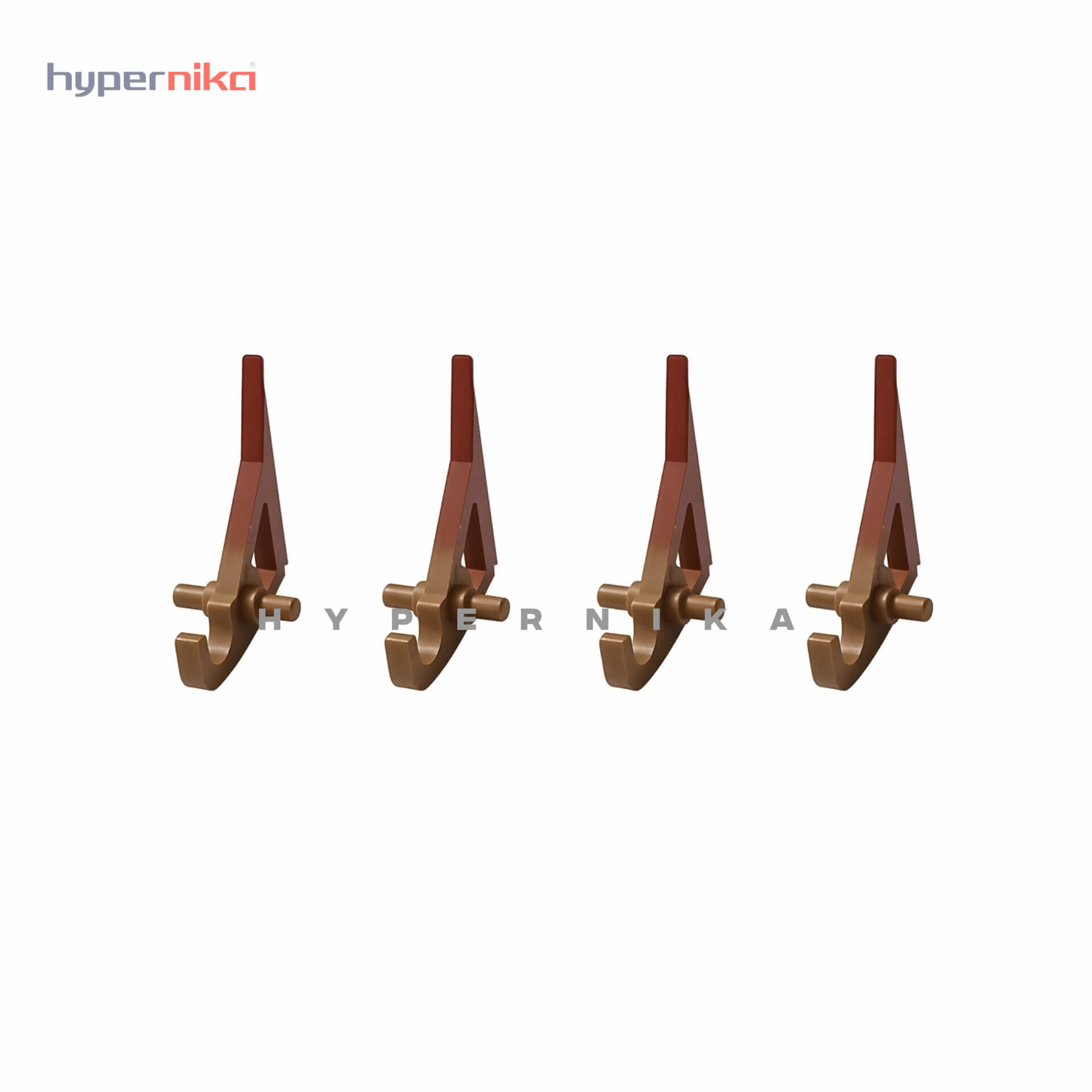

ناخنک هاترول بالایی اورجینال شارپ AR-M420 — کد PTME0300FCZZ

ناخنک هاترول چیست و چه کاری انجام می‌دهد؟

در واحد فیوزینگ دستگاه کپی، هاترول (تفلون) با انتقال حرارت، تونر را روی کاغذ ذوب و تثبیت می‌کند. اما پس از این مرحله، کاغذ باید از سطح داغ هاترول جدا شود — و دقیقاً این وظیفه بر عهده ناخنک هاترول است. ناخنک یک قطعه انگشتی‌شکل است که در مسیر خروج کاغذ از هاترول قرار می‌گیرد و با ایجاد یک نقطه تکیه مکانیکی، برگه را از سطح تفلون جدا کرده و به سمت خروجی دستگاه هدایت می‌کند.

ناخنک بالایی (Upper Picker Finger) که در این صفحه معرفی می‌شود، روی هاترول بالایی عمل می‌کند و معمولاً چند عدد از آن در کنار هم، در طول غلتک نصب می‌شوند. جایگاه نصب آن روی پایه یا کاور ناخنک است و با فنر مخصوص در محل خود نگه داشته می‌شود.

ویژگی‌های قطعه

این ناخنک با کد فنی اصلی PTME0300FCZZ عرضه می‌شود و کدهای معادل PTME0300FCZ1، PTME0282FCZZ، PTME0282FCZ1 و PTME0282FCZ2 نیز برای همین قطعه در منابع بین‌المللی ثبت شده‌اند. قطعه اصلی (Original) شارپ است و برخلاف نمونه‌های چینی که از پلاستیک ساده ساخته می‌شوند، در برابر دمای بالای واحد فیوزینگ مقاومت مطلوب‌تری دارد.

مدل‌های سازگار تأییدشده

بر اساس منابع معتبر بین‌المللی از جمله Precision Roller و Copier Supply Store، این ناخنک با طیف گسترده‌ای از دستگاه‌های کپی شارپ سازگار است. مدل‌های تأییدشده شامل سری‌های زیر می‌شوند:

• AR-M236، AR-M237، AR-M257، AR-M276، AR-M277، AR-M280 (و وریانت‌های N/U/N+/U+)
• AR-M317، AR-M350 (و وریانت‌های N/N+/NB/U/U+/UB)، AR-M355 (N/U/UA/UB/UBJ/UJ)
• AR-M450 (و وریانت‌های N/N+/NB/U/U+/UB)، AR-M455 (N/U/UA/UB/UBJ/UJ)
• AR-M550 (U/N)، AR-M620 (U/N)، AR-M700 (U/N)
• MX-M260، MX-M264، MX-M310، MX-M314، MX-M350، MX-M354، MX-M450، MX-M454، MX-M550، MX-M620، MX-M700

در بازار ایران این قطعه معمولاً با ارجاع به دستگاه AR-M420 نیز شناخته و عرضه می‌شود؛ اما برای اطمینان از تطابق قبل از خرید، توصیه می‌شود کد فنی PTME0300FCZZ را با مستندات سرویس دستگاه خود مطابقت دهید.

علائم خرابی ناخنک هاترول

فرسودگی یا شکستگی ناخنک معمولاً با یک یا چند نشانه زیر همراه است:

• چسبیدن کاغذ به هاترول و گیر کردن مکرر (Paper Jam) در ناحیه فیوزر
• خط‌افتادگی یا خراش طولی روی تفلون هاترول به دلیل تماس مستقیم ناخنک شکسته با سطح غلتک
• تا شدن یا کج شدن کاغذ در خروجی فیوزر
• پرینت‌هایی که با لبه دولا از دستگاه خارج می‌شوند

در صورت مشاهده این علائم، بازرسی ناخنک‌ها باید از اولین اقدامات تعمیراتی باشد؛ چون تعویض به‌موقع ناخنک از آسیب جدی به هاترول — که قطعه‌ای به‌مراتب گران‌تر است — جلوگیری می‌کند.

نکات تعویض و نصب

ناخنک‌ها معمولاً در چند نقطه در طول هاترول نصب می‌شوند و تعویض همه آن‌ها به‌صورت همزمان توصیه می‌شود؛ حتی اگر تنها یکی شکسته باشد. علت این است که ناخنک‌های فرسوده ولی هنوز سالم می‌توانند به‌زودی خرابی مشابهی ایجاد کنند و دستگاه را دوباره به سرویس نیاز دهند.

هنگام نصب باید از نصب صحیح فنر نگهدارنده اطمینان حاصل شود. ناخنک اورجینال به دلیل دقت ابعادی بالاتر، در جاگذاری و کارکرد صحیح‌تری نسبت به نمونه‌های غیراصل دارد و احتمال خراش روی هاترول را کاهش می‌دهد.

مناسب برای چه کسی است؟

این قطعه برای تکنسین‌های سرویس و تعمیر دستگاه‌های کپی شارپ، و همچنین واحدهای پشتیبانی فنی که دستگاه‌های سری AR-M یا MX-M را نگهداری می‌کنند مناسب است. خریداران معمولاً شامل تعمیرگاه‌های تخصصی، شرکت‌های توزیع‌کننده قطعات اداری و واحدهای چاپ و تکثیر با حجم کار بالا هستند که سرویس دوره‌ای دستگاه را خودشان انجام می‌دهند.

اگر با واحد فیوزینگ آشنایی ندارید یا تجربه باز کردن این بخش از دستگاه را ندارید، توصیه می‌شود تعویض را به تکنسین مجرب بسپارید؛ چون کار با اجزای گرم و حساس فیوزر بدون آشنایی کافی می‌تواند به قطعات دیگر آسیب بزند.
