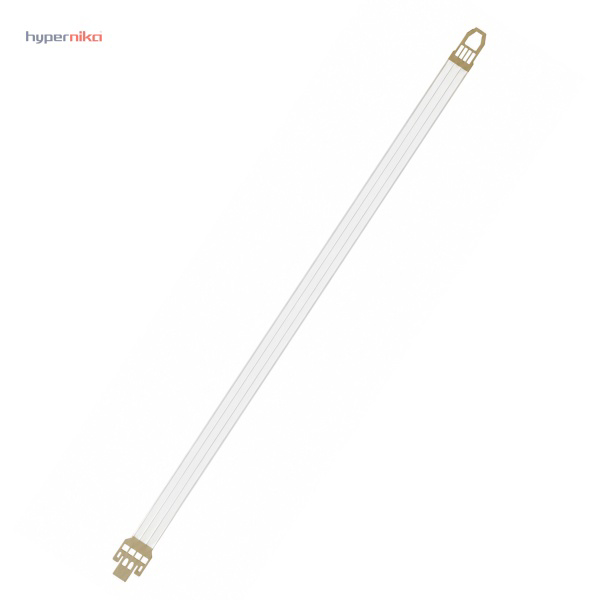

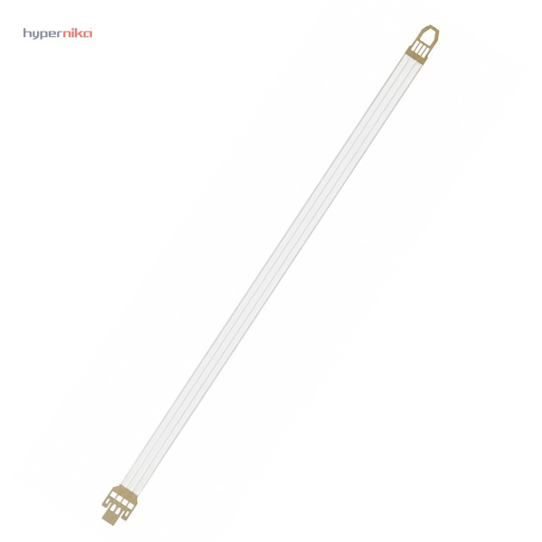

گرید شارژر شارپ MX3100 – مشخصات فنی و عملکرد
گرید شارژر یا Main Charge Grid یکی از اجزای کلیدی واحد شارژ اصلی (Main Charger Unit) در دستگاههای چندکاره دیجیتال شارپ سری MX است. این قطعه در سیستم الکتروفتوگرافی لیزری وظیفه اعمال شارژ الکترواستاتیک یکنواخت روی سطح درام OPC (Organic Photoconductor) را بر عهده دارد. در مدلهایی مانند MX-3100N و MX-2600N، سیستم شارژ از نوع saw-tooth (دندانهای) استفاده میشود که گرید نقش تنظیم و یکنواختسازی میدان الکتریکی را ایفا میکند.
عملکرد صحیح گرید شارژر مستقیماً بر کیفیت تصویر نهایی، یکنواختی چگالی تونر و جلوگیری از خطوط عمودی یا نقاط ناخواسته تأثیر میگذارد. پس از طی تعداد مشخصی صفحه چاپ، سطح گرید ممکن است دچار آلودگی تونر یا فرسایش جزئی شود و نیاز به تعویض پیدا کند. این قطعه معمولاً به همراه کیتهایی مانند MX-310MK عرضه میشود که شامل واحد شارژر اصلی، Cleaning Gum و Cleaning Blade است.
سازگاری با مدلهای دستگاه
گرید شارژر طراحیشده برای سری MX-3100 با طیف گستردهای از مدلهای شارپ سازگار است. بررسی دقیق مدل دستگاه قبل از نصب ضروری است تا از تطابق کامل اطمینان حاصل شود.
| سری دستگاه | مدلهای سازگار |
|---|
| MX-2600 | MX-2600N، MX-2600G، MX-2601N |
| MX-3100 | MX-3100N، MX-3100G، MX-3101N |
| MX-4100 | MX-4100N، MX-4101N، MX-4110N، MX-4111N |
| MX-5000 | MX-5000N، MX-5001N، MX-5110N |
| سایر | MX-2301N و برخی مدلهای مرتبط سری مشابه |
مشخصات فنی اصلی
گرید شارژر در سیستم شارژ saw-tooth شارپ قرار میگیرد و میدان الکتریکی یکنواختی برای شارژ سطح درام ایجاد میکند. عمر مفید تقریبی کیت کامل معمولاً حدود ۱۰۰٬۰۰۰ صفحه سیاهوسفید و ۶۰٬۰۰۰ صفحه رنگی اعلام شده است. ابعاد بستهبندی معمول حدود ۴۶ × ۶ × ۵ سانتیمتر و وزن تقریبی ۰٫۲۵ کیلوگرم است.
| پارامتر | مقدار / توضیح |
|---|
| نوع سیستم شارژ | Saw-tooth (دندانهای) با گرید تنظیمکننده |
| قطعه اصلی | Main Charge Grid / Corona Grid Unit |
| عمر تقریبی کیت | حدود ۱۰۰٬۰۰۰ صفحه B&W / ۶۰٬۰۰۰ صفحه Color |
| قطر درام مرتبط | ۳۰ میلیمتر (OPC) |
| روش توسعه | Dry two-component magnetic brush |
| نوع بستهبندی معمول | ۱ عدد در هر بسته |
عملکرد در فرآیند چاپ و کپی
در فرآیند الکتروفتوگرافی، پس از پاکسازی سطح درام، گرید شارژر ولتاژ بالایی را بهصورت کنترلشده اعمال میکند تا سطح OPC به پتانسیل یکنواختی برسد. این شارژ اولیه امکان تشکیل تصویر نهان الکترواستاتیک توسط لیزر را فراهم میسازد. هرگونه ناهمواری در سطح گرید یا آلودگی آن میتواند منجر به خطوط عمودی تیره یا روشن، چگالی نامتعادل یا نقاط پراکنده در خروجی شود.
در دستگاههای رنگی سری MX، چهار واحد درام (سیاه، فیروزهای، سرخابی و زرد) وجود دارد و گرید شارژر در واحد شارژ اصلی نقش حیاتی در حفظ کیفیت رنگ و یکنواختی تونر ایفا میکند. تعویض بهموقع این قطعه از فرسایش زودهنگام درام و واحد توسعه جلوگیری میکند.
علائم نیاز به تعویض
ظهور خطوط عمودی مداوم حتی پس از تمیزکاری شیشه و فیدر، کاهش کیفیت چگالی تصویر، یا هشدارهای مربوط به واحد شارژ در سرویس منو از نشانههای رایج هستند. تمیزکاری دورهای با Charger Cleaner نیز توصیه میشود، اما پس از رسیدن به عمر مفید، تعویض کامل ضروری است.
| جزء کیت معمول (مانند MX-310MK) | نقش |
|---|
| Main Charger Unit / Grid | اعمال و یکنواختسازی شارژ روی درام |
| Cleaning Gum | تمیزکاری سطح مرتبط |
| Cleaning Blade | حذف تونر باقیمانده از سطح |
نکات فنی نصب و نگهداری
نصب باید طبق دستورالعمل سرویس منوال شارپ انجام شود. قبل از تعویض، دستگاه را خاموش کرده، پوشش جلویی را باز و کانتینر ضایعات تونر را خارج کنید. قفلهای واحد شارژر را آزاد کرده و قطعه قدیمی را با احتیاط خارج نمایید. از تماس مستقیم انگشت با سطح گرید خودداری کنید تا آلودگی روغن پوست منتقل نشود.
پس از نصب، ریست شمارندههای مربوطه از طریق حالت شبیهسازی (Simulation Mode) دستگاه ضروری است. دمای محیط کاری توصیهشده معمولاً بین ۱۰ تا ۳۵ درجه سانتیگراد و رطوبت نسبی ۳۰ تا ۸۰ درصد است تا عملکرد پایدار حفظ شود.
در بازار ایران، این قطعه عمدتاً برای تعمیرگاههای تخصصی ماشینهای اداری و مراکز خدمات پس از فروش شارپ مورد استفاده قرار میگیرد. انتخاب نسخه سازگار با شماره قطعه اصلی (مانند مرتبط با MX-310MK) اهمیت بالایی دارد تا از مشکلات تطابق ولتاژ یا ابعاد جلوگیری شود.
مقایسه با سایر قطعات مرتبط
گرید شارژر با قطعاتی مانند Primary Transfer Kit، Secondary Transfer Roller و Drum Unit در تعامل مستقیم است. خرابی گرید میتواند عمر درام را کاهش دهد. در سرویسهای دورهای، تعویض همزمان با Cleaning Blade و Gum توصیه میشود تا کیفیت پایدار حفظ گردد.
سیستم شارژ در این سری دستگاهها بر پایه روش شارژ دندانهای طراحی شده و برخلاف برخی مدلهای قدیمیتر که از سیم کرونا استفاده میکردند، گرید نقش تنظیم دقیقتری دارد و حساسیت کمتری به نوسانات محیطی نشان میدهد.
پرسشهای متداول (FAQ)
آیا گرید شارژر MX3100 با مدلهای MX-4100 و MX-5001 سازگار است؟
بله، این قطعه با سریهای MX-4100N، MX-4101N، MX-5000N و MX-5001N نیز سازگاری دارد. همیشه شماره قطعه دقیق دستگاه را بررسی کنید.
عمر مفید تقریبی این قطعه چقدر است؟
در کیتهای استاندارد مانند MX-310MK، عمر تقریبی حدود ۱۰۰٬۰۰۰ صفحه سیاهوسفید و ۶۰٬۰۰۰ صفحه رنگی گزارش شده است. شرایط استفاده واقعی (حجم چاپ روزانه، کیفیت کاغذ و محیط) بر این عدد تأثیر میگذارد.
آیا نیاز به ریست نرمافزاری پس از تعویض وجود دارد؟
بله، پس از نصب فیزیکی، معمولاً نیاز به ریست شمارنده واحد شارژر از طریق حالت Simulation دستگاه است تا پیامهای خطا برطرف شود.
تفاوت گرید شارژر با کل Main Charger Unit چیست؟
گرید بخش تنظیمکننده میدان الکتریکی داخل واحد شارژر اصلی است. در بسیاری از موارد، کل واحد یا کیت کامل تعویض میشود که شامل گرید، تیغه تمیزکننده و سایر اجزا است.
آیا این قطعه برای دستگاههای سیاهوسفید و رنگی یکسان است؟
ساختار پایه مشابه است، اما در مدلهای رنگی چهار واحد درام وجود دارد و کیفیت گرید تأثیر مستقیمتری روی تعادل رنگ دارد.
