چرخدنده رابط یونیت دولوپر در دستگاه کپی شارپ MX-M565

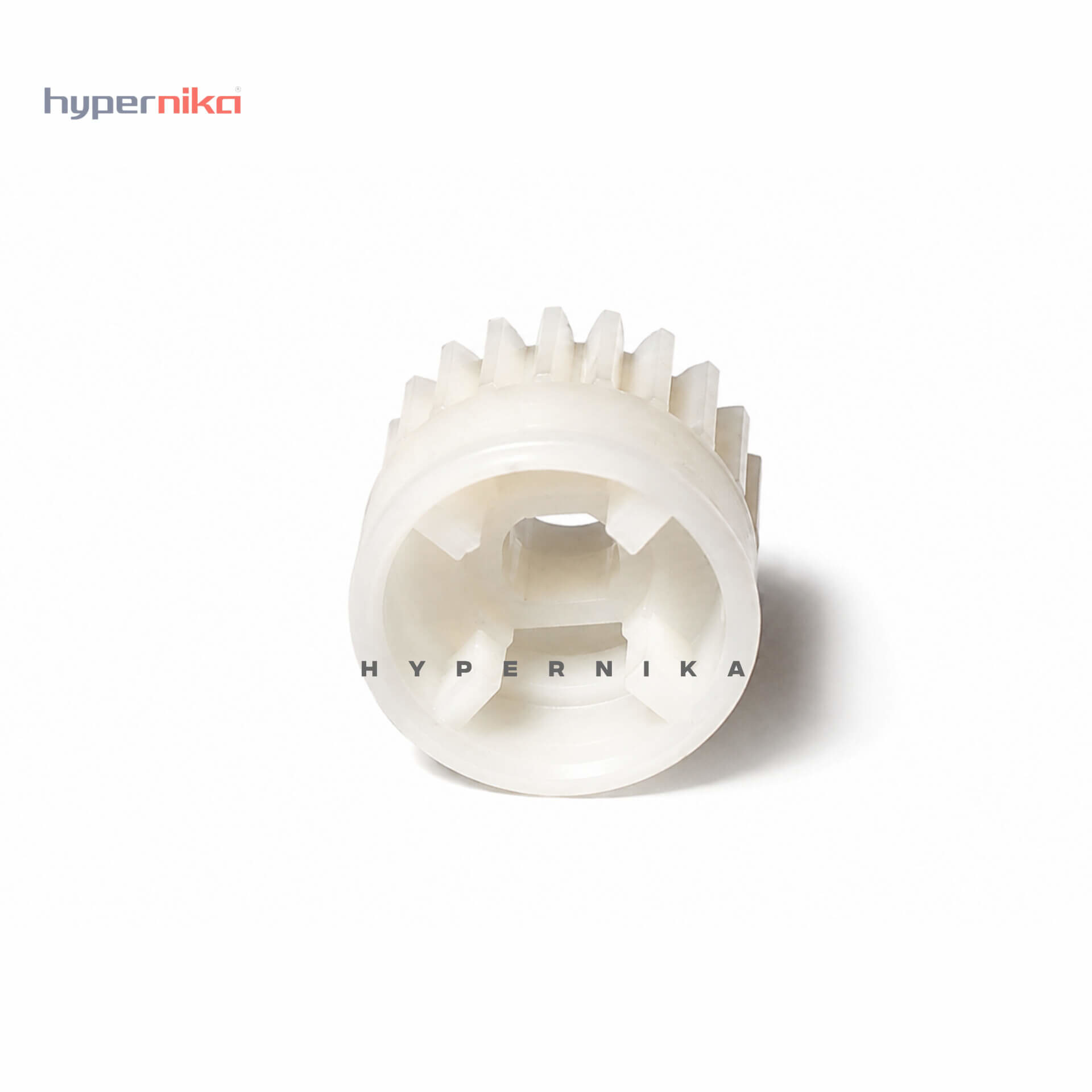

چرخدنده رابط یونیت دولوپر با کد NGERH2341FCZ2 قطعه‌ای مکانیکی در مسیر انتقال نیرو به واحد دولوپر دستگاه کپی شارپ MX-M565 است. این چرخدنده در ساختار داخلی دستگاه میان محور محرک و مجموعه دولوپر قرار می‌گیرد و گردش منظم یونیت دولوپر را تأمین می‌کند. خرابی یا فرسودگی این قطعه معمولاً با اختلال در توزیع تونر، افت کیفیت تصویر، یا توقف چرخه چاپ بروز می‌کند.
سازگاری و شناسه قطعه
این چرخدنده برای مدل شارپ MX-M565 طراحی شده است. کد قطعه رسمی NGERH2341FCZ2 است که در مستندات سرویس شارپ و سیستم‌های تأمین قطعه برای شناسایی دقیق این اِلمان مکانیکی استفاده می‌شود. پیش از سفارش، مدل دستگاه و کد قطعه را با برچسب داخلی یا دفترچه سرویس تطبیق دهید؛ مدل‌های نزدیک مانند MX-M505 و MX-M623 ممکن است چرخدنده‌های مشابه، اما غیرقابل‌تعویض با این مدل داشته باشند.
نقش این قطعه در مجموعه دولوپر
یونیت دولوپر وظیفه آمیختن تونر با کرییر و انتقال آن به درام را بر عهده دارد. برای این فرآیند به گردش مداوم و هماهنگ نیاز دارد که از طریق زنجیره چرخدنده‌های داخلی تأمین می‌شود. چرخدنده رابط NGERH2341FCZ2 حلقه‌ای از این زنجیره است؛ اگر دندانه‌های آن بشکنند یا محور آن سایش پیدا کند، گردش یونیت دولوپر ناهموار یا متوقف می‌شود و خط‌های عمودی، نقاط خالی، یا چاپ ناهموار روی صفحه ظاهر می‌شود.
شرایط تعویض
تعویض این چرخدنده معمولاً در این موارد انجام می‌شود: مشاهده شکستگی یا سایش دندانه، صدای غیرعادی از ناحیه دولوپر در حین چاپ، خطای مرتبط با یونیت دولوپر در پنل کنترل دستگاه، و افت ناگهانی کیفیت تصویر پس از سرویس دولوپر. تشخیص دقیق نیاز به بازرسی مکانیکی یونیت دولوپر توسط تکنسین دارد؛ تعویض پیشگیرانه بدون تأیید خرابی توصیه نمی‌شود.
نکات نصب و سرویس
نصب این قطعه در محدوده تعمیرات سطح دو یا سه دستگاه‌های کپی شارپ قرار می‌گیرد و نیاز به باز کردن پوشش‌های داخلی و دسترسی به مجموعه دولوپر دارد. هنگام نصب باید موقعیت چرخدنده روی محور به‌درستی تنظیم شود و درگیری دندانه‌ها با سایر اجزای مجاور بدون لقی یا فشار اضافه برقرار گردد. پس از نصب، چرخش آزاد یونیت دولوپر پیش از بستن پوشش‌ها بررسی شود.
این قطعه برای چه کسی مناسب است
چرخدنده رابط NGERH2341FCZ2 برای تکنسین‌های تعمیر دستگاه‌های کپی و سرویس‌های تخصصی شارپ که روی مدل MX-M565 کار می‌کنند کاربرد دارد. همچنین واحدهای پشتیبانی فنی سازمانی که این مدل را در اختیار دارند و قطعات یدکی را مستقیم تأمین می‌کنند می‌توانند این قطعه را برای موجودی انبار سرویس تهیه کنند. خرید این قطعه برای کاربر نهایی بدون دانش فنی تعمیر دستگاه‌های کپی توصیه نمی‌شود.
