چرخدنده هاترول شارپ ۵۵۱۶ اورجینال کد NGERH0540FCZZ

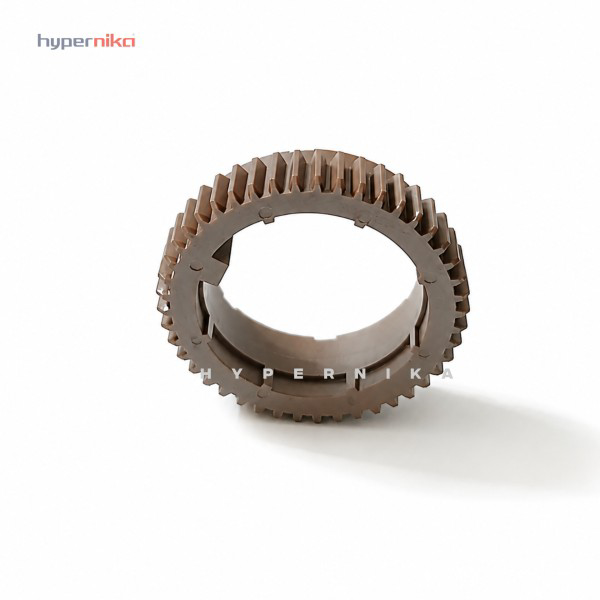

چرخدنده هاترول شارپ ۵۵۱۶ با کد فنی NGERH0540FCZZ یکی از قطعات کلیدی یونیت فیوزینگ در دستگاه‌های کپی دیجیتال سری AR شارپ است. این قطعه با نام Upper Fuser Gear یا چرخدنده سر هاترول شناخته می‌شود و وظیفه انتقال حرکت دورانی از موتور درایو به غلطک حرارتی (هاترول) را بر عهده دارد. در فرآیند تثبیت تونر، هماهنگی دقیق سرعت چرخش هاترول و پرس‌رولر برای ایجاد فشار و حرارت یکنواخت ضروری است. خرابی یا سایش این چرخدنده معمولاً منجر به خطاهای مرتبط با فیوزینگ، خطوط ناهموار روی کاغذ یا گیر کردن کاغذ در ناحیه تثبیت می‌شود.

کد NGERH0540FCZZ (و نسخه‌های نزدیک مانند NGERH0540FCZ1 و NGERH0540FCZ3) به‌عنوان قطعه اورجینال Sharp طراحی شده و با مشخصات ابعادی و تعداد دندانه ۴۵T تولید می‌گردد. این چرخدنده در دستگاه‌های متعددی از جمله AR-5516، AR-5520، AR-160، AR-161، AR-163، AR-200، AR-201، AR-205، AR-207، AR-5316 و مدل‌های مشابه نصب می‌شود. استفاده از قطعه اورجینال تضمین می‌کند که تلرانس‌های ابعادی و مقاومت حرارتی مطابق با استاندارد کارخانه باشد و از بروز لقی یا شکستگی زودهنگام جلوگیری کند.

عملکرد فنی چرخدنده هاترول در یونیت فیوزینگ

یونیت فیوزینگ دستگاه‌های شارپ AR-5516 از یک غلطک حرارتی (Upper Heat Roller) و یک غلطک فشاری (Lower Pressure Roller) تشکیل شده است. چرخدنده هاترول مستقیماً روی محور هاترول یا از طریق واسط دنده‌ای به آن متصل می‌شود و حرکت را از چرخدنده‌های درایو اصلی دریافت می‌کند. در دمای کاری حدود ۱۸۰ تا ۲۰۰ درجه سانتی‌گراد، این قطعه باید بدون تغییر شکل یا نرم‌شدگی کار کند. جنس پلاستیک مهندسی به‌کاررفته در نسخه اورجینال مقاوم به حرارت و سایش است و پروفیل دندانه آن برای انتقال نرم نیرو بدون ایجاد صدا یا لرزش طراحی شده است.

در شرایط استفاده سنگین اداری، سایش تدریجی دندانه‌ها یا ترک‌خوردگی بدنه چرخدنده شایع‌ترین علت تعویض است. علائم رایج شامل صدای غیرعادی هنگام گرم شدن دستگاه، خطاهای مربوط به فید کاغذ در ناحیه فیوزینگ و کیفیت پایین تثبیت تونر (تونر پراکنده یا خطوط موج‌دار) می‌باشد. تعویض به‌موقع این قطعه از آسیب به هاترول و بلبرینگ‌های مجاور جلوگیری می‌کند.

مشخصات فنی و سازگاری

جدول زیر مشخصات اصلی چرخدنده هاترول شارپ ۵۵۱۶ را بر اساس داده‌های فنی قطعات یدکی Sharp خلاصه می‌کند:

سازگاری این قطعه با مدل‌های مختلف شارپ در جدول زیر آمده است. قبل از خرید، مدل دقیق دستگاه و شماره سریال را با لیست تطبیق دهید.

ابعاد و ویژگی‌های فیزیکی تقریبی

نکات فنی نصب و تعویض

تعویض چرخدنده هاترول نیازمند باز کردن یونیت فیوزینگ است. ابتدا دستگاه را خاموش کرده و اجازه دهید کاملاً خنک شود. یونیت فیوزینگ را طبق دستورالعمل سرویس منوال Sharp خارج کنید. چرخدنده قدیمی را با دقت از محور جدا کرده و قطعه جدید را در جهت صحیح نصب نمایید. توجه به جهت دندانه‌ها و هم‌ترازی با چرخدنده‌های مجاور ضروری است. پس از نصب، یونیت را مجدداً مونتاژ کرده و چند صفحه تست چاپ کنید تا از عملکرد صحیح اطمینان حاصل شود.

در محیط‌های پرگردوغبار یا با دمای بالای محیط، عمر مفید این قطعه کاهش می‌یابد. استفاده از گریس مناسب مقاوم به حرارت در نقاط تماس (در صورت توصیه سازنده) می‌تواند به افزایش طول عمر کمک کند. از به‌کارگیری قطعات غیراستاندارد با تعداد دندانه یا پروفیل متفاوت خودداری کنید، زیرا باعث ایجاد تنش اضافی روی محور هاترول و بلبرینگ‌ها می‌شود.

مقایسه با قطعات مشابه و اهمیت اورجینال بودن

قطعات طرح یا غیراورجینال ممکن است از نظر ظاهری مشابه باشند اما در تلرانس ابعادی، سختی سطح دندانه و مقاومت حرارتی تفاوت دارند. در دستگاه‌های شارپ سری ۵۵۱۶ که اغلب در محیط‌های اداری با حجم چاپ متوسط تا بالا استفاده می‌شوند، استفاده از چرخدنده اورجینال NGERH0540FCZZ باعث حفظ کیفیت تثبیت تونر و کاهش احتمال خطاهای تکراری می‌شود. داده‌های سرویس نشان می‌دهد که تعویض همزمان چرخدنده با بلبرینگ‌های مجاور هاترول در صورت سایش، نتیجه بهتری در بلندمدت ارائه می‌دهد.

این قطعه بخشی از سیستم انتقال نیرو در فیوزینگ است و عملکرد آن مستقیماً بر کیفیت نهایی چاپ تأثیر می‌گذارد. در چاپ‌های سنگین یا استفاده مداوم، نظارت بر صدای یونیت فیوزینگ و کیفیت تثبیت می‌تواند زمان مناسب تعویض را مشخص کند.

پرسش‌های متداول (FAQ)

کد NGERH0540FCZZ دقیقاً برای کدام مدل‌ها مناسب است؟

این کد عمدتاً برای Sharp AR-5516، AR-5520 و مدل‌های نزدیک سری AR-160/200/5316 طراحی شده است. برای اطمینان، مدل دقیق دستگاه را با لیست سازگاری یا سرویس منوال مقایسه کنید.

تفاوت نسخه‌های FCZZ، FCZ1 و FCZ3 چیست؟

این کدها معمولاً نسخه‌های تولیدی یا بازنگری جزئی همان قطعه هستند و از نظر عملکرد و سازگاری معادل یکدیگر محسوب می‌شوند. در عمل اغلب به‌جای هم استفاده می‌شوند.

علائم خرابی چرخدنده هاترول چیست؟

صدای غیرعادی هنگام کار فیوزینگ، گیر کردن کاغذ در ناحیه تثبیت، خطوط یا موج روی تصویر چاپ‌شده و خطاهای مرتبط با فید در یونیت فیوزینگ از نشانه‌های رایج هستند.

آیا نصب این قطعه نیاز به ابزار خاصی دارد؟

معمولاً با ابزار استاندارد سرویس (پیچ‌گوشتی و انبر مناسب) قابل انجام است. دسترسی به سرویس منوال Sharp برای مراحل دقیق باز و بست یونیت فیوزینگ توصیه می‌شود.

عمر مفید تقریبی این چرخدنده چقدر است؟

بسته به حجم چاپ و شرایط محیطی متفاوت است. در استفاده اداری معمولی معمولاً چند ده هزار صفحه دوام می‌آورد، اما در شرایط گردوغبار یا دمای بالا زودتر نیاز به تعویض پیدا می‌کند.

اطلاعات ارائه‌شده بر اساس مشخصات فنی قطعات یدکی Sharp و داده‌های سرویس دستگاه‌های سری AR تهیه شده است. برای نصب دقیق، مراجعه به سرویس منوال مدل دستگاه توصیه می‌شود.
