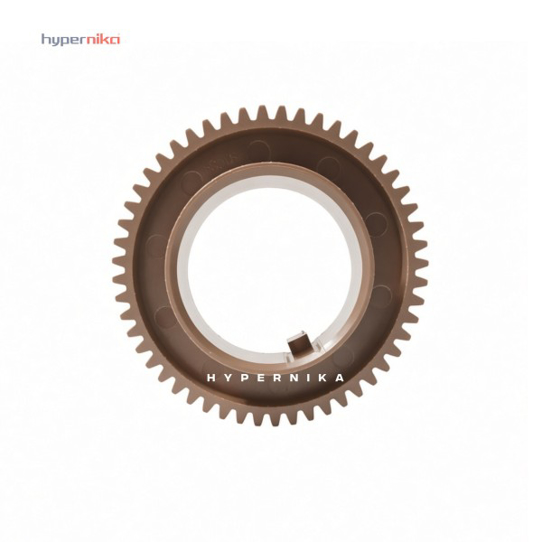

چرخدنده سر هات‌رول شارپ MX-M465 و MX-M565 کد NGERH2331FCZZ (56T Fuser Gear)

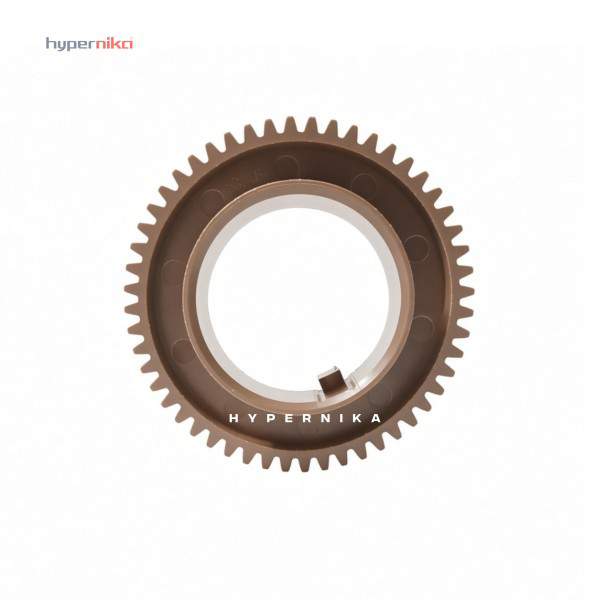

چرخدنده سر هات‌رول شارپ MX-M465 و MX-M565 با کد فنی NGERH2331FCZZ

چرخدنده سر هات‌رول یکی از اجزای حیاتی واحد فیوزینگ (Fusing Unit) در دستگاه‌های فتوکپی و پرینترهای چندکاره شارپ است. این قطعه با کد فنی NGERH2331FCZZ وظیفه انتقال گشتاور از موتور محرک به هات‌رول (Heat Roller) را بر عهده دارد. در سری دستگاه‌های MX-M465 و MX-M565 که عمدتاً در محیط‌های اداری متوسط تا بزرگ استفاده می‌شوند، عملکرد صحیح این چرخدنده تأثیر مستقیمی بر کیفیت تثبیت تونر و جلوگیری از jamهای مرتبط با فیوزینگ دارد.

این چرخدنده با تعداد ۵۶ دندانه (56T) طراحی شده و از مواد پلیمری مقاوم در برابر حرارت و سایش ساخته می‌شود. در شرایط کارکرد عادی دستگاه‌های شارپ MX-M465 و MX-M565، دمای واحد فیوزینگ به حدود ۱۸۰ تا ۲۰۰ درجه سانتی‌گراد می‌رسد و چرخدنده باید در این شرایط بدون تغییر شکل یا سایش زودرس عمل کند. خرابی این قطعه معمولاً با علائم صدای غیرعادی از بخش فیوزینگ، عدم چرخش صحیح هات‌رول یا کدهای خطای حرارتی مانند H3 یا H4 ظاهر می‌شود.

مدل‌های سازگار

چرخدنده NGERH2331FCZZ عمدتاً برای سری‌های مشخصی از دستگاه‌های شارپ طراحی شده است. جدول زیر لیست مدل‌های اصلی و مرتبط را نشان می‌دهد:

توجه داشته باشید که سازگاری دقیق باید با شماره سریال دستگاه و دفترچه سرویس تأیید شود. در برخی نسخه‌های سخت‌افزاری جزئی تفاوت‌هایی در محور یا قطر شفت وجود دارد.

مشخصات فنی چرخدنده

این قطعه به عنوان Upper Fuser Gear شناخته می‌شود و در انتهای هات‌رول نصب می‌گردد. مشخصات کلیدی آن به شرح زیر است:

در دستگاه‌های شارپ MX-M465 و MX-M565، موتور اصلی از طریق مجموعه‌ای از چرخ‌دنده‌ها و کلاچ‌ها نیرو را به واحد فیوزینگ منتقل می‌کند. چرخدنده سر هات‌رول آخرین حلقه این زنجیره است و هرگونه لقی یا سایش در آن باعث کاهش سرعت چرخش هات‌رول و در نتیجه تثبیت ناقص تونر می‌شود.

نقش در عملکرد واحد فیوزینگ

واحد فیوزینگ در دستگاه‌های شارپ سری MX-M وظیفه ذوب و تثبیت تونر روی کاغذ را دارد. هات‌رول گرم‌شده با فشار پرس‌رول، تونر را به سطح کاغذ می‌چسباند. چرخدنده NGERH2331FCZZ تضمین می‌کند که هات‌رول با سرعت دقیق و یکنواخت بچرخد. در سرعت‌های چاپ ۴۶ و ۵۶ صفحه در دقیقه، هماهنگی دقیق سرعت چرخش ضروری است.

در صورت خرابی این چرخدنده، علائم رایجی مانند صدای تق‌تق از بخش فیوزینگ، jamهای مکرر در خروجی، چاپ کثیف یا خطوط افقی ناشی از لغزش هات‌رول مشاهده می‌شود. همچنین ممکن است کدهای خطای H4-00 یا H4-02 (دمای پایین فیوزینگ) به دلیل عدم رسیدن دما در زمان مشخص ظاهر شود، زیرا چرخش ناقص باعث توزیع نامناسب حرارت می‌شود.

مقایسه با چرخ‌دنده‌های مشابه

در سری‌های مختلف شارپ، چرخ‌دنده‌های فیوزر با تعداد دندانه متفاوت استفاده می‌شوند. جدول زیر مقایسه مختصری ارائه می‌دهد:

استفاده از قطعه غیراستاندارد یا با تعداد دندانه اشتباه باعث عدم تطابق نسبت انتقال نیرو و آسیب به سایر اجزای واحد فیوزینگ می‌شود.

نکات فنی نصب و تعویض

تعویض چرخدنده سر هات‌رول نیازمند باز کردن واحد فیوزینگ است. پس از خاموش کردن دستگاه و خنک شدن کامل فیوزر (حداقل ۳۰ دقیقه)، واحد فیوزینگ را خارج کنید. هات‌رول را از شفت جدا کرده و چرخدنده قدیمی را با ابزار مناسب خارج نمایید. هنگام نصب قطعه جدید، اطمینان حاصل کنید که دندانه‌ها کاملاً درگیر شده و هیچ لقی محوری وجود ندارد. پس از نصب، تست چرخش دستی و سپس تست چاپ با کاغذ معمولی انجام دهید.

در محیط‌های با حجم چاپ بالا (بیش از ۵۰۰۰ صفحه در ماه)، توصیه می‌شود همزمان با تعویض این چرخدنده، وضعیت بوش‌ها، ترمیستور و لامپ هیتر نیز بررسی شود. سایش همزمان این قطعات رایج است.

عملکرد در شرایط کاری مختلف

دستگاه‌های شارپ MX-M465 و MX-M565 برای محیط‌های اداری طراحی شده‌اند که نیاز به چاپ مداوم دارند. در این شرایط، چرخدنده باید در برابر شوک‌های حرارتی مکرر و بار مکانیکی مقاوم باشد. ماده پلیمری استفاده‌شده در NGERH2331FCZZ معمولاً دارای افزودنی‌های مقاوم به حرارت است که از تغییر شکل در دماهای بالا جلوگیری می‌کند.

در چاپ‌های سنگین با کاغذ ضخیم یا کارت‌استوک، فشار پرس‌رول افزایش می‌یابد و گشتاور بیشتری به چرخدنده وارد می‌شود. قطعه با کیفیت پایین در این شرایط سریع‌تر دچار شکستگی دندانه‌ها می‌شود. بنابراین انتخاب قطعه با تلرانس ابعادی دقیق اهمیت دارد.

علائم خرابی و عیب‌یابی

علائم رایج خرابی چرخدنده سر هات‌رول عبارتند از:

• صدای غیرعادی (تق‌تق یا سایش) از بخش فیوزینگ هنگام چاپ
• jam کاغذ در ناحیه فیوزینگ یا خروجی
• تثبیت ناقص تونر (پاک شدن آسان چاپ با دست)
• کدهای خطای حرارتی H3 یا H4
• چرخش نامنظم یا توقف هات‌رول

قبل از تعویض، سایر علل احتمالی مانند خرابی موتور، کلاچ یا بوش‌های شفت را بررسی کنید. در بسیاری از موارد، سایش بوش‌ها باعث فشار جانبی به چرخدنده و خرابی زودرس آن می‌شود.

اطلاعات تکمیلی فنی

کد NGERH2331FCZZ بخشی از سیستم شماره‌گذاری قطعات شارپ است که در آن NGER نشان‌دهنده Gear و اعداد بعدی مشخص‌کننده سری و نسخه قطعه هستند. این قطعه در لیست قطعات یدکی رسمی سرویس‌مانوال‌های MX-M365N/M465N/M565N ذکر شده و با واحد فیوزینگ این مدل‌ها کاملاً منطبق است.

در بازار ایران، این قطعه عمدتاً به صورت سازگار (compatible) با کیفیت‌های مختلف عرضه می‌شود. تفاوت کیفیت عمدتاً در دقت ابعادی دندانه‌ها، مقاومت حرارتی ماده و تلرانس شفت است. قطعه با کیفیت مناسب باید بدون نیاز به تنظیم اضافی نصب شود و عمر مفید قابل قبولی در شرایط کاری عادی داشته باشد.

برای دستگاه‌هایی که در شرایط رطوبت بالا یا گرد و غبار کار می‌کنند، تمیزکاری منظم واحد فیوزینگ و بررسی دوره‌ای چرخ‌دنده‌ها توصیه می‌شود. تجمع تونر و گرد کاغذ روی دندانه‌ها باعث افزایش سایش می‌شود.

پرسش‌های متداول (FAQ)

آیا این چرخدنده با مدل‌های MX-M364 و MX-M564 سازگار است؟

بله، مدل‌های MX-M464N و MX-M564N از نظر واحد فیوزینگ بسیار نزدیک به سری ۴۶۵ و ۵۶۵ هستند و این قطعه معمولاً سازگار گزارش شده است. با این حال، همیشه شماره سریال دستگاه را بررسی کنید.

تفاوت قطعه اورجینال و سازگار چیست؟

قطعه اورجینال شارپ دارای تلرانس ابعادی دقیق‌تر و ماده با مقاومت حرارتی استاندارد کارخانه است. قطعات سازگار با کیفیت خوب نیز عملکرد مشابهی دارند اما ممکن است در عمر مفید تفاوت جزئی داشته باشند.

چگونه بفهمم چرخدنده نیاز به تعویض دارد؟

صدای غیرعادی، jamهای مکرر در فیوزینگ و کدهای خطای حرارتی از علائم اصلی هستند. بازرسی بصری دندانه‌ها برای ترک یا سایش نیز توصیه می‌شود.

آیا نصب این قطعه نیاز به ابزار خاصی دارد؟

ابزار استاندارد سرویس فتوکپی (پیچ‌گوشتی، انبردست) کافی است. مهم‌ترین نکته خنک بودن کامل واحد فیوزینگ قبل از باز کردن است.

عمر مفید تقریبی این چرخدنده چقدر است؟

بسته به حجم چاپ و شرایط نگهداری، معمولاً بین ۱۰۰ تا ۳۰۰ هزار صفحه عمر مفید دارد. در محیط‌های پرگرد و غبار این عدد کاهش می‌یابد.
