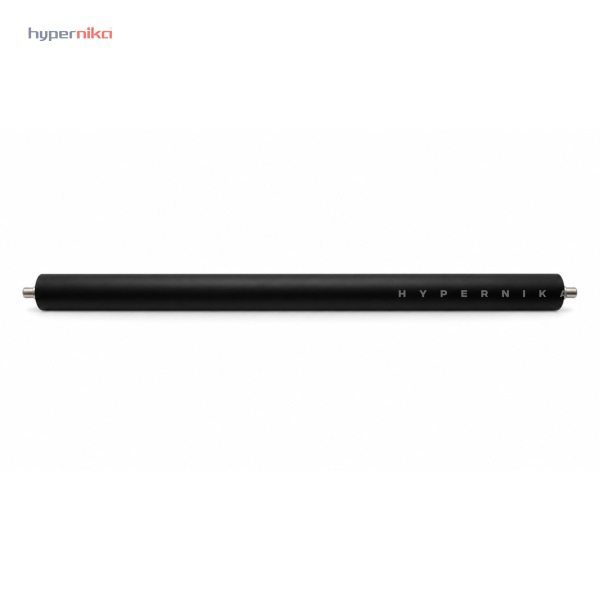

پرس فیوزینگ شارپ MX-264 – غلتک فشار فیوزر
پرس فیوزینگ یا غلتک فشار (Lower Fuser Pressure Roller) یکی از اجزای اصلی یونیت فیوزینگ در دستگاههای کپی و پرینتر لیزری شارپ سری MX-M264 است. این قطعه با اعمال فشار کنترلشده روی هاترول (غلتک حرارتی)، تونر را روی سطح کاغذ تثبیت میکند و از جدا شدن یا پخش شدن پودر تونر جلوگیری مینماید.
در دستگاههای شارپ MX-M264N، MX-M260، MX-M310، MX-M314N و MX-M354N، کیفیت چاپ و دوام تصویر تا حد زیادی به عملکرد صحیح این غلتک بستگی دارد. فرسودگی لاستیک سطح، تغییر قطر یا آسیب به یاتاقانها میتواند منجر به jam کاغذ، چاپ کمرنگ، خطوط عمودی یا خطای دما در بخش فیوزینگ شود.
نقش فنی پرس فیوزینگ در فرآیند چاپ
فرآیند فیوزینگ در دستگاههای لیزری شارپ بر پایه ترکیب حرارت و فشار استوار است. هاترول حرارت لازم (معمولاً در محدوده ۱۷۰ تا ۲۰۰ درجه سانتیگراد بسته به نوع کاغذ) را تأمین میکند و پرس فیوزینگ فشار مکانیکی را اعمال مینماید. این فشار باید در تمام عرض کاغذ یکنواخت باشد تا تونر بهطور کامل ذوب و به الیاف کاغذ بچسبد.
سطح لاستیکی پرس معمولاً از ترکیبات سیلیکونی یا الاستومر مقاوم حرارت ساخته میشود. این پوشش علاوه بر انتقال فشار، خاصیت ضدچسبندگی نسبی دارد تا از باقیماندن تونر روی خود غلتک جلوگیری کند. در صورت سختشدن یا ترکخوردگی لاستیک، فشار موضعی کاهش یافته و مشکلات چسبندگی تونر ظاهر میشود.
مشخصات فنی و سازگاری
کدهای اصلی این قطعه شامل NROLR0156QSAZ، NROLR0156QSZZ و NROLR0136QSZZ است. این غلتک در بسیاری از مدلهای سری AR و MX شارپ مشترک است.
| عنوان | مقدار |
|---|
| نوع قطعه | Lower Fuser Pressure Roller (پرس فیوزینگ) |
| کدهای قطعه | NROLR0156QSAZ / NROLR0156QSZZ / NROLR0136QSZZ |
| موقعیت نصب | یونیت فیوزینگ (Fuser Unit) |
| مواد سطح | لاستیک مقاوم حرارت |
| مدل دستگاه | سازگاری |
|---|
| Sharp MX-M264N / MX-M264 | کامل |
| Sharp MX-M260 / MX-M310 | کامل |
| Sharp MX-M314N / MX-M354N | کامل |
| Sharp AR-5516 / AR-5520 | کامل |
| Sharp ARM257 / ARM317 | کامل |
| علائم فرسودگی | تأثیر بر عملکرد |
|---|
| سخت شدن یا ترک لاستیک | چسبندگی ناقص تونر، چاپ کمرنگ |
| تغییر قطر یا تابیدگی | فشار غیریکنواخت، jam مکرر |
| صدای غیرعادی یا لرزش | فرسودگی یاتاقان یا بوش |
| باقیماندن تونر روی کاغذ | کاهش فشار یا آسیب سطح |
نکات فنی نصب و نگهداری
نصب پرس فیوزینگ باید با توجه به جهت صحیح چرخش و وضعیت یاتاقانها انجام شود. قبل از نصب، سطح هاترول و ناخنکهای جداکننده را بررسی کنید. وجود آلودگی یا آسیب روی هاترول میتواند عمر پرس جدید را کاهش دهد.
در سرویسهای دورهای، وضعیت فن خنککننده فیوزینگ و سنسورهای دما (ترمیستور) نیز باید کنترل شود. خطای H2، H3 یا H4 اغلب به مشکلات حرارتی مربوط است، اما فشار ناکافی پرس میتواند علائم مشابه ایجاد کند.
استفاده از کاغذ با وزن خارج از محدوده توصیهشده دستگاه (معمولاً ۶۰ تا ۱۰۵ گرم بر مترمربع در سینیهای اصلی) فشار اضافی به پرس وارد میکند و عمر آن را کوتاهتر میسازد. کاغذهای پوششدار یا ضخیم نیاز به تنظیمات دما و سرعت متفاوت دارند.
عملکرد در شرایط کاری واقعی
در محیطهای اداری با حجم چاپ متوسط (چند هزار برگ در ماه)، پرس فیوزینگ معمولاً تا چند صد هزار صفحه عمر مفید دارد، به شرطی که دمای محیط و رطوبت در محدوده استاندارد باشد. در مناطق با رطوبت بالا، احتمال چسبندگی کاغذ به هاترول افزایش مییابد و فشار پرس نقش مهمتری پیدا میکند.
دستگاههای MX-M264N با سرعت ۲۶ صفحه در دقیقه برای A4 طراحی شدهاند. در چاپهای پیوسته طولانی، دمای فیوزینگ باید پایدار بماند. پرس فرسوده باعث نوسان فشار و در نتیجه نوسان کیفیت تثبیت تونر میشود.
مقایسه با قطعات مشابه
غلتک فشار سری MX-M264 با برخی مدلهای قدیمیتر AR مشترک است. استفاده از قطعه با کد صحیح تضمین میکند که قطر، سختی لاستیک و طول شفت با طراحی اصلی دستگاه مطابقت داشته باشد. قطعات غیراستاندارد ممکن است فشار نامتعادل ایجاد کنند یا باعث سایش سریع هاترول شوند.
در تعمیرات، معمولاً توصیه میشود همزمان با تعویض پرس، وضعیت بوشها، چرخدندههای انتقال نیرو و ناخنکهای جداکننده نیز بررسی شود. تعویض تنها یک قطعه بدون توجه به اجزای مرتبط میتواند مشکل را بهطور کامل برطرف نکند.
پرسشهای متداول (FAQ)
پرس فیوزینگ شارپ MX-264 دقیقاً چه کاری انجام میدهد؟
این غلتک فشار لازم برای تثبیت تونر ذوبشده توسط هاترول روی کاغذ را تأمین میکند و از جدا شدن یا پخش شدن تونر جلوگیری مینماید.
کدام کد قطعه صحیح است؟
کدهای اصلی NROLR0156QSAZ، NROLR0156QSZZ و NROLR0136QSZZ هستند. این کدها برای مدلهای MX-M264N و بسیاری از مدلهای مشابه معتبرند.
علائم خرابی پرس فیوزینگ چیست؟
چاپ کمرنگ یا ناپایدار، jam مکرر در بخش فیوزینگ، باقیماندن تونر روی کاغذ، صدای غیرعادی و خطوط عمودی از علائم رایج هستند.
آیا این قطعه با MX-M310 و MX-M354N سازگار است؟
بله، این غلتک فشار با سری MX-M260، MX-M310، MX-M314N و MX-M354N نیز سازگار است.
آیا تعویض پرس نیاز به تنظیم خاصی دارد؟
پس از نصب صحیح، معمولاً نیاز به تنظیم خاص نیست، اما بررسی سنسور دما و پاکسازی مسیر کاغذ توصیه میشود. در صورت وجود خطای دما، شبیهسازیهای سرویس مربوطه باید بررسی گردد.
اطلاعات ارائهشده بر اساس مشخصات فنی قطعات یدکی شارپ و تجربیات سرویس دستگاههای سری MX-M264 تهیه شده است. برای اطمینان از سازگاری دقیق، کد قطعه و مدل دستگاه را قبل از نصب مطابقت دهید.
