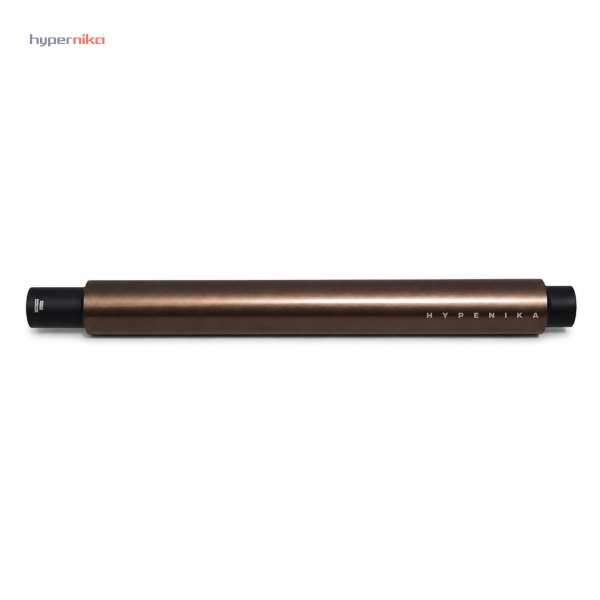

هاترول شارپ ۵۶۵ مدل CET – مشخصات فنی و کاربرد
هاترول یا Upper Heat Roller یکی از اجزای اصلی واحد فیوزینگ (Fusing Unit) در دستگاههای کپی و پرینتر لیزری شارپ سری MX-M565 است. این قطعه با ایجاد حرارت کنترلشده و فشار مناسب، تونر را روی سطح کاغذ تثبیت میکند و از جدا شدن یا محو شدن تصویر جلوگیری مینماید. مدل سازگار CET برای دستگاههای شارپ MX-M565، MX-M464، MX-M503 و سریهای مرتبط طراحی شده و به عنوان جایگزین قطعه اصلی (OEM معادل MX-560UH) مورد استفاده قرار میگیرد.
در دستگاههای شارپ MX-M365N، MX-M465N و MX-M565N، واحد فیوزینگ شامل هاترول بالا (Upper)، پرس پایین (Lower Pressure Roller)، لامپ حرارتی، ترمیستور و ناخنکهای جداکننده است. هاترول با پوشش تفلون یا سیلیکون مقاوم در برابر حرارت، توزیع یکنواخت دما را فراهم میکند. دمای کاری معمول در این سری حدود ۱۸۰ تا ۲۱۰ درجه سانتیگراد است و بازده تقریبی قطعه سازگار CET در حدود ۱۰۰ هزار برگ گزارش شده است.
ساختار و عملکرد هاترول در واحد فیوزینگ
هاترول از یک هسته فلزی (معمولاً آلومینیوم یا فولاد) با پوشش سطحی مقاوم تشکیل شده است. لامپ حرارتی داخل آن قرار میگیرد و ترمیستور دمای سطح را پایش میکند. هنگام عبور کاغذ، هاترول و پرس پایین با فشار مشخص (معمولاً ۲ تا ۴ کیلوگرم) تونر را ذوب و به الیاف کاغذ میچسبانند. پوشش سطحی از چسبیدن تونر به رولر جلوگیری میکند و عمر قطعات مجاور مانند ناخنک و وب کلینر را افزایش میدهد.
در مدلهای MX-M565 با سرعت ۵۶ برگ در دقیقه (A4)، هاترول باید تحمل چرخه حرارتی مکرر و سرعت بالای عبور کاغذ را داشته باشد. استفاده از قطعه با کیفیت ساخت مناسب، از بروز خطاهای رایج مانند چروک کاغذ، تثبیت ناقص تونر یا آسیب به پوشش تفلون جلوگیری میکند.
جدول مشخصات فنی اصلی
| ویژگی | مقدار |
|---|
| نوع قطعه | Upper Heat Roller (هاترول بالا) |
| برند سازگار | CET |
| بازده تقریبی | ۱۰۰٬۰۰۰ برگ |
| معادل OEM | MX-560UH (کیت هاترول بالا) |
| دمای کاری تقریبی | ۱۸۰–۲۱۰ درجه سانتیگراد |
جدول سازگاری دستگاهها
| سری دستگاه | مدلهای سازگار |
|---|
| MX-M365 / 465 / 565 | MX-M364N, MX-M365N, MX-M464N, MX-M465N, MX-M564N, MX-M565N |
| سری مرتبط | MX-M503, MX-M460, MX-M560 و مدلهای مشابه سری MX500 |
| سایر | برخی مدلهای MX-M2630 تا MX-M4050 (با تأیید سازگاری دقیق) |
جدول اجزای مرتبط واحد فیوزینگ
| قطعه | نقش | نکته فنی |
|---|
| هاترول بالا | تولید حرارت و تثبیت تونر | پوشش مقاوم در برابر سایش و حرارت |
| پرس پایین | اعمال فشار یکنواخت | همراه با هاترول کار میکند |
| ناخنک جداکننده | جدا کردن کاغذ از سطح رولر | معمولاً به صورت کیت ۶ عددی |
| وب کلینر | تمیز کردن سطح هاترول | حاوی سیلیکون کنترلشده |
نکات فنی نصب و نگهداری
قبل از تعویض هاترول، دستگاه باید کاملاً خنک شود زیرا واحد فیوزینگ دمای بالایی دارد. پس از نصب، بررسی تماس صحیح ترمیستور با سطح رولر و وضعیت ناخنکها ضروری است. استفاده از کاغذ با کیفیت مناسب و تونر سازگار، عمر هاترول را افزایش میدهد. در صورت مشاهده چروک کاغذ، خطوط افقی یا تثبیت ناقص تونر، بررسی وضعیت پوشش سطحی هاترول توصیه میشود.
قطعه CET به عنوان سازگار با مشخصات فنی نزدیک به اصل طراحی شده و در بازار ایران برای دستگاههای شارپ سری ۵۶۵ و ۴۶۴ کاربرد دارد. بازده اعلامشده تقریبی است و به شرایط محیطی، نوع کاغذ، حجم کار روزانه و کیفیت نگهداری بستگی دارد.
کاربرد در محیطهای کاری ایران
دستگاههای شارپ MX-M565 با سرعت ۵۶ برگ در دقیقه و قابلیت کار تا حجمهای ماهانه بالا، در ادارات، مراکز کپی و سازمانها استفاده میشوند. هاترول به عنوان قطعه مصرفی کلیدی، نقش مستقیم در کیفیت چاپ نهایی و کاهش توقف دستگاه دارد. انتخاب قطعه با پوشش سطحی یکنواخت و هسته مقاوم، از بروز مشکلات رایج مانند تاب برداشتن رولر یا چسبیدن تونر جلوگیری میکند.
پرسشهای متداول (FAQ)
هاترول شارپ ۵۶۵ مدل CET با کدام دستگاهها سازگار است؟
با سری MX-M364/365/464/465/564/565 و مدلهای مرتبط سری MX500، MX460 و MX560 سازگار است. برای تأیید دقیق مدل دستگاه خود با کد فنی OEM مقایسه کنید.
بازده تقریبی این هاترول چقدر است؟
حدود ۱۰۰ هزار برگ اعلام شده است. این مقدار بسته به شرایط استفاده، نوع کاغذ و تونر متغیر است.
آیا این قطعه جایگزین اصل (OEM) است؟
بله، مدل سازگار CET معادل عملکردی کیت MX-560UH محسوب میشود و برای استفاده در واحد فیوزینگ طراحی شده است.
علائم خرابی هاترول چیست؟
چروک شدن کاغذ، تثبیت ناقص تونر، خطوط یا لکههای تکراری روی خروجی و افزایش خطای حرارتی از نشانههای رایج هستند.
آیا نیاز به تعویض همزمان سایر قطعات وجود دارد؟
در بسیاری از موارد تعویض همزمان ناخنکها و بررسی وب کلینر و پرس پایین توصیه میشود تا عملکرد یکپارچه واحد فیوزینگ حفظ شود.
